Màng RO áp suất cực thấp là bộ phận thẩm thấu ngược được thiết kế cho nước cấp có độ mặn thấp, đạt tỷ lệ loại bỏ muối ổn định trên 99% trong khi vận hành ở áp suất cấp thấp tới 100 psi (0,69 MPa). So với màng nước lợ tiêu chuẩn chạy gần 225 psi, loại Màng XLP Ro này cắt giảm nhu cầu năng lượng của máy bơm khoảng 25% đến 35% đối với các nguồn nước có TDS dưới 1000 ppm, đó là lý do tại sao nó trở thành lựa chọn mặc định cho lớp thứ hai trong hệ thống RO hai giai đoạn, đường nước đóng chai và hệ thống nước bổ sung nồi hơi.
Tại sao hoạt động ở áp suất cực thấp lại quan trọng
Màng RO công nghiệp thông thường cần một áp suất truyền động tối thiểu nhất định để đẩy nước qua lớp hoạt động của nó. Khi nước cấp đã có hàm lượng muối hòa tan thấp, phần lớn áp suất đó sẽ bị lãng phí để khắc phục sức cản của chính màng thay vì chống lại áp suất thẩm thấu. Các thành phần Màng RO áp suất cực thấp giải quyết vấn đề này bằng cách sử dụng lớp polyamide mỏng hơn, dễ thấm hơn, do đó, cùng một thể tích thấm được tạo ra với công việc bơm ít hơn nhiều. Trên đường dây công nghiệp hoặc đô thị cỡ trung bình, điều đó chuyển trực tiếp thành máy bơm nhỏ hơn, bình chịu áp suất định mức thấp hơn và hóa đơn tiền điện hàng tháng thấp hơn đáng kể.
Cấu trúc màng và cách nó đạt được hiệu suất ở áp suất thấp
Các phần tử Màng Ro áp suất cực thấp được chế tạo trên cấu trúc hỗn hợp màng mỏng được hình thành thông qua quá trình trùng hợp bề mặt. Kiểm soát mật độ liên kết ngang của lớp polyamit trong quá trình sản xuất giúp giữ cho rào cản hoạt động mỏng và ưa nước, làm giảm lực cản thủy lực mà bơm cấp liệu phải vượt qua mà không làm mất đi khả năng loại bỏ muối. Miếng đệm cấp liệu thường có kích thước 28 mil hoặc 34 mil, độ dày được chọn để cân bằng độ giảm áp suất và khả năng chống bám bẩn. Các nhà sản xuất có đội ngũ hóa học polyme chuyên dụng, bao gồm các nhà nghiên cứu cấp tiến sĩ tập trung vào kiểm soát liên kết ngang màng, nhìn chung có thể duy trì hiệu suất loại bỏ ổn định hơn trong các lô sản xuất.
Thông số kỹ thuật trên dòng màng XLP
Các thành phần Màng RO áp suất cực thấp được sản xuất trong vỏ công nghiệp tiêu chuẩn 4040 và 8040, cùng với các biến thể có diện tích lớn hơn dành cho các hệ thống có công suất cao hơn. Bảng dưới đây tóm tắt các số liệu hiệu suất điển hình được báo cáo trong các điều kiện thử nghiệm tiêu chuẩn là 500 ppm NaCl, 25°C, pH 7,5 đến 8,0 và khả năng thu hồi đơn chất 15%.
| người mẫu | Khu vực hoạt động | Dòng chảy thấm | Từ chối ổn định | Kiểm tra áp suất |
| XLP-4040 | 85 feet vuông (7,9 mét vuông) | 2.700 GPD (10,2 m³/ngày) | 98% | 100 psi (0,69 MPa) |
| XLP-8040-400 | 400 ft vuông (37,2 mét vuông) | 12.000 GPD (45,4 m³/ngày) | 98% | 100 psi (0,69 MPa) |
| XLE-440 | 440 ft vuông (40,9 m2) | 12.700 GPD (48,0 m³/ngày) | 99% | 100 psi (0,69 MPa) |
Dung sai dòng chảy thấm thường được đánh giá ở mức cộng hoặc trừ 15%. Các thành phần có diện tích hoạt động lớn hơn như XLE-440 giúp giảm số lượng vỏ cần thiết cho một công suất nhất định, giúp giảm cả chi phí tàu và yêu cầu về không gian sàn đối với các công trình đóng mới.

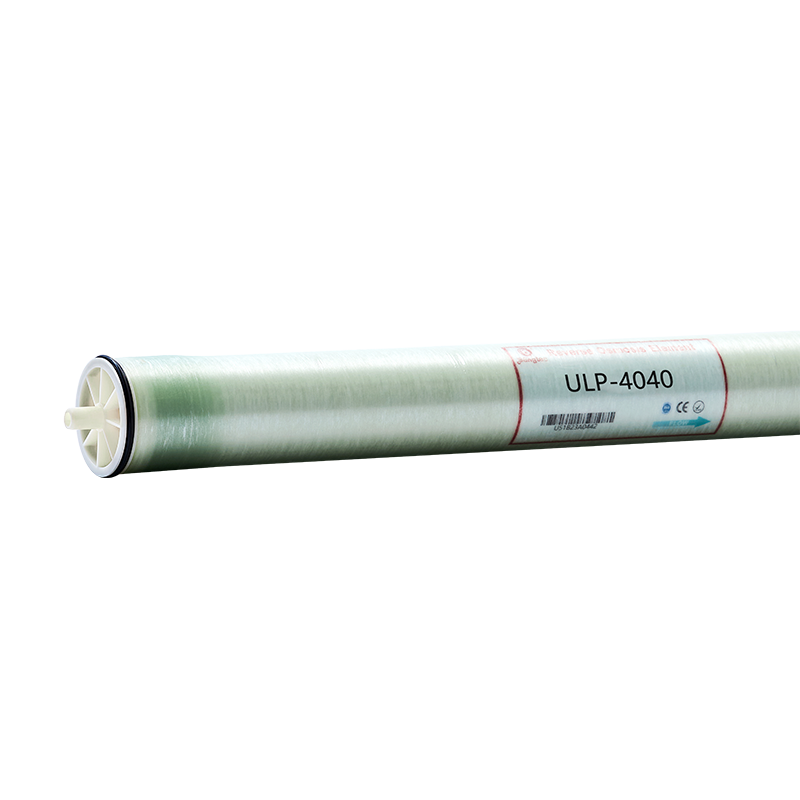

Màng RO áp suất cực thấp Product Line
Đầy đủ các thành phần màng XLP bao phủ các khu dân cư nhỏ gọn liền kề thông qua các bình 8040 công suất cao, được thiết kế để loại bỏ nhất quán ở áp suất cấp liệu giảm.
Các lĩnh vực ứng dụng có lợi nhất
Bởi vì Màng RO áp suất cực thấp được thiết kế xung quanh nước cấp dưới 1000 ppm TDS, nên nó phù hợp với một số trường hợp sử dụng cụ thể thay vì mọi ứng dụng RO:
- Các dòng nước uống đóng chai và đóng gói, nơi nước máy thành phố đã có TDS thấp và không cần xử lý ở áp suất cao.
- Chuẩn bị nước cấp cho nồi hơi, cung cấp nước bổ sung có độ cứng thấp giúp giảm sự tích tụ cặn và cải thiện khả năng truyền nhiệt.
- Xử lý bước thứ hai trong hệ thống RO hai giai đoạn, đánh bóng nước thấm qua bước đầu tiên để đạt được các thông số kỹ thuật nước siêu tinh khiết dùng trong điện tử hoặc dược phẩm.
- Khử mặn nước mặt hoặc nước ngầm nông tại các dự án có công suất từ vài trăm đến vài nghìn mét khối/ngày.
- Xử lý cung cấp nước cho các hoạt động sản xuất nước giải khát, sữa và sản xuất bia, những nơi cần có hương vị ổn định và hàm lượng khoáng chất thấp.
Điểm thiết kế hệ thống trước khi cài đặt
| tham số | Phạm vi đề xuất |
| Nạp SDI15 | Dưới 5,0 |
| Clo tự do | Dưới 0,1 mg/L, cần khử clo |
| Nhiệt độ hoạt động | 3°C đến 45°C, tốt nhất là gần 25°C |
| pH hoạt động liên tục | 3 đến 10 |
| pH làm sạch bằng hóa chất | 1 đến 13 |
| Giảm áp suất tối đa trên mỗi phần tử | 15 psi (0,1 MPa) |
Lọc đa phương tiện, lọc than hoạt tính và lọc bằng hộp lọc 5 micron là các giai đoạn tiền xử lý tiêu chuẩn trước hệ thống Màng XLP Ro Công nghiệp. Nước cấp có hàm lượng hữu cơ cao hơn thường được hưởng lợi từ giai đoạn tiền xử lý siêu lọc để bảo vệ bề mặt màng khỏi bị bám bẩn.
Tiết kiệm năng lượng so với màng nước lợ tiêu chuẩn
Sử dụng hệ thống 100 m³/ngày xử lý nước ở mức TDS 1000 ppm làm trường hợp tham khảo, chỉ riêng chênh lệch áp suất vận hành đã tạo ra khoảng cách đáng kể trong chi tiêu điện hàng năm.
| Mục | Màng BW tiêu chuẩn | Áp suất cực thấp Membrane |
| Áp suất vận hành | 225 psi (1,55 MPa) | 100 psi (0,69 MPa) |
| Ước tính công suất bơm | Xấp xỉ. 18,5 kW | Xấp xỉ. 8,2 kW |
| Năng lượng hàng năm (8.000 giờ) | 148.000 kWh | 65.600 kWh |
Áp suất cực thấp và áp suất cực thấp: Chọn màng phù hợp
Hai loại này thường bị nhầm lẫn vì cả hai đều nhằm mục tiêu tiết kiệm năng lượng nhưng chúng phù hợp với các điều kiện nước cấp khác nhau.
| Yếu tố | Áp suất cực thấp (XLP) | Áp suất cực thấp (ULP) |
| Áp suất vận hành điển hình | 100 psi | 110 đến 150 psi |
| Phạm vi TDS nguồn cấp dữ liệu | Dưới 1.000 trang/phút | Lên tới 2.000 đến 4.000 trang/phút |
| Phù hợp nhất | Nước máy, nước ngầm có TDS thấp, lần thứ hai | Nước ngầm có độ mặn vừa phải, vượt qua lần đầu |
Nếu nguồn cấp dữ liệu thường xuyên chạy trên 1.000 ppm, Màng RO áp suất cực thấp hoặc Màng RO nước lợ thường là lựa chọn an toàn hơn, vì chạy phần tử XLP ngoài phạm vi TDS thiết kế của nó sẽ rút ngắn tuổi thọ màng và tăng tần suất làm sạch.
Câu hỏi thường gặp
Màng áp suất cực thấp có thể thay thế màng tiêu chuẩn trong tàu hiện có
Trong hầu hết các trường hợp là có, vì các phần tử XLP-4040 và XLP-8040 có chung kích thước công nghiệp tiêu chuẩn. Tuy nhiên, đường cong bơm cần phải được xem xét trước tiên vì hệ thống có kích thước ban đầu là 225 psi sẽ tạo áp suất quá cao cho phần tử áp suất thấp trừ khi đầu ra của bơm bị giảm thông qua bộ truyền động tần số thay đổi hoặc van tiết lưu.
Màng này có phù hợp với nước biển không
Không. Nước biển thường mang TDS khoảng 35.000 ppm, vượt xa phạm vi thiết kế có độ mặn thấp của Màng RO áp suất cực thấp. Khử mặn nước biển cần có Màng SW Ro chuyên dụng có áp suất từ 800 đến 1.200 psi.
Phần tử màng tồn tại được bao lâu
Với quy trình xử lý trước và làm sạch thích hợp, tuổi thọ sử dụng thường kéo dài từ 3 đến 5 năm. Các yếu tố chính làm rút ngắn khoảng thời gian đó là SDI cấp liệu tăng cao, mức độ tiếp xúc với clo vượt quá giới hạn dung sai và việc làm sạch bị trì hoãn khi từ thông hoặc chất thải bắt đầu giảm từ 10% đến 15% so với mức cơ bản.
Hệ thống XLP cần tiền xử lý gì
Tiền xử lý tiêu chuẩn bao gồm lọc đa phương tiện, lọc than hoạt tính và lọc hộp 5 micron, với nguồn cấp SDI15 được giữ dưới 5,0, độ đục dưới 1 NTU và clo tự do dưới 0,1 mg/L. Các nguồn có hàm lượng hữu cơ cao hơn sẽ được hưởng lợi từ giai đoạn siêu lọc bổ sung trước Thành phần Màng RO.
